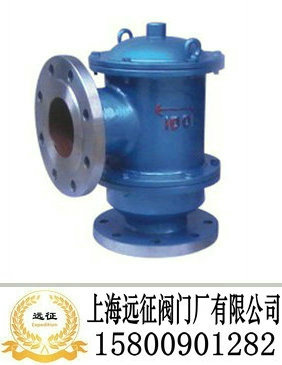

带接管吸入阀概述：
带接管吸入阀根据国家标准《石油化工企业设计防火规范》GB50160-92之规定:甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。我厂生产的带吸入接管阻火呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。
带吸入接管吸入阀零部件材料：
|
阀体材料
|
碳钢WCB、不锈钢304、316、铝合金
|
|
正压阀盘材料
|
不锈钢304、316、铝合金
|
|
负压阀盘材料
|
不锈钢304、316、四氟PTFE
|
|
环境温度℃
|
-30~60
|
带接管吸入阀连接尺寸:
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
H
|
250
|
400
|
400
|
470
|
550
|
620
|
700
|
|
H1
|
110
|
160
|
160
|
200
|
250
|
290
|
320
|
|
L
|
300
|
420
|
420
|
520
|
650
|
760
|
880
|
|
L1
|
165
|
250
|
250
|
320
|
400
|
480
|
550
|
呼吸阀代号说明：呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。
|
代 号
|
类 型
|
代 号
|
类 型
|
|
HX1
|
呼吸阀
|
HXF1
|
阻火呼吸阀
|
|
HX2
|
带双接管呼吸阀
|
HXF2
|
带双接管阻火呼吸阀
|
|
HX3
|
带吸人接管呼吸阀
|
HXF3
|
带吸入接管阻火呼吸阀
|
|
HX4
|
带呼出接管呼吸阀
|
HXF4
|
带呼出接管阻火呼吸阀
|
|
HX5
|
单呼阀
|
HXF5
|
阻火单呼阀
|
|
HX6
|
单吸阀
|
HXF6
|
阻火单吸阀
|
|
HX7
|
带接管呼出阀
|
HXF7
|
带接管阻火呼出阀
|
|
HX8
|
带接管吸入阀
|
HXF8
|
带接管阻火吸入阀
|
