①产品代号：囊式蓄能器
②型式结构：1型、2型
③连接方式：L-螺纹、F-法兰
④公称容积：10L
⑤公称压力：32MPa
⑥适用介质：矿物油

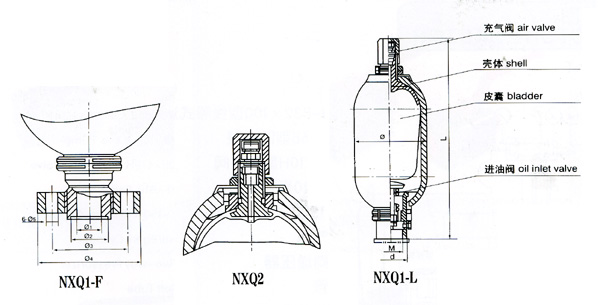

NXQ系列蓄能器结构简图

型号	压力MPa	容积L	基本尺寸							L	Φ	重量
			M	d	Φ1	Φ2	Φ3	Φ4	Φ5
NXQ1-L0.25/*-H	10 20 31.5	0.25	M22×1.5							260	56	2
NXQ1-L0.4/*-H		0.4	M27×2							260	89	3
NXQ1-L0.63/*-H		0.63								320		3.5
NXQ1-L1/*-H		1								330	114	5.5
NXQ△-L1.6/*-H		1.6	M42×2	50	42	50	97	130	17	365	152	12.5
NXQ△-L2.5/*-H		2.5								430		15
NXQ△-L4/*-H		4								540		18.5
NXQ△-L6.3/*-H		6.3								710		25.5
NXQ△-L10/*-H		10	M60×2	70	55	65	125	160	21	650	219	48
NXQ△-L16/*-H		16								870		63
NXQ△-L25/*-H		25								1170		84
NXQ△-L40/*-H		40								680		119
NXQ△-L20/*-H		20	M72×2	80	70	80	150	200	26	690	299	92
NXQ△-L25/*-H		25								780		105
NXQ△-L40/*-H		40								1050		135
NXQ△-L63/*-H		63								1470		191
NXQ△-L80/*-H		80								1810		241
NXQ△-L100/*-H		100								2190		290
NXQ△-L150/*-H		150	M80×2	90	80	90	170	230	26	2450		445
