气动管夹阀
气动管夹阀

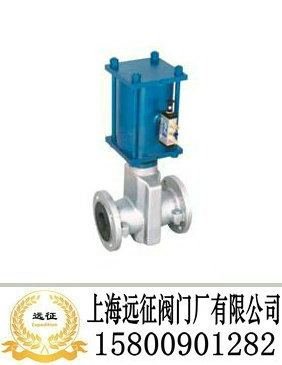

GJ641X气动管夹阀
气动管夹阀-GJ641X气动管夹阀-气动管夹阀|-|
|
品质至上，用心服务。
|
|
|
|
|
型 号：GJ641X
|
|
口 径：DN25-300
|
|
压 力：0.1-2.5Mpa
|
|
连接形式：法兰
|
|
结构形式：管夹式
|
|
密封结构：软密封
|
|
可选驱动：手动、蜗轮、气动、电动
|
|
材质可选：铸铁、铝合金、铸钢、不锈钢
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 远征生产的气动管夹阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用管夹式，密封结构可选用软密封，压力范围PN0.1-2.5Mpa，公称通径为DN25-300mm，材质可选用铸铁、铝合金、铸钢、不锈钢。 |
气动管夹阀主要性能规范：
|
适用温度
|
使用介质
|
|
≤85℃
|
矿浆、磨料、干湿型粉尘类
|
气动管夹阀主要零件材料：
|
名称
|
材料
|
|
阀体
|
铝合金
|
|
套管
|
橡胶
|
|
阀杆
|
铸铜、碳钢
|
|
压杆
|
球墨铸铁
|
|
电动头
|
组合件
|
|
托架
|
球墨铸铁
|
气动管夹阀结构尺寸：
|
公称通径
（DN）
|
公称压力
（MPa）
|
工作压力
（MPa）
|
L
|
L1
|
D
|
D1
|
Z-Φ
|
H
|
A
|
重量
（kg）
|
|
25
|
0.6
|
0.6
|
160
|
124
|
115
|
85
|
4-14
|
|
|
|
|
32
|
165
|
145
|
*140
|
100
|
4-18
|
|
|
|
|
40
|
190
|
157
|
*150
|
110
|
4-18
|
|
|
|
|
50
|
210
|
160
|
160
|
125
|
4-18
|
|
|
|
|
65
|
250
|
199
|
180
|
145
|
4-18
|
|
|
|
|
80
|
300
|
222
|
195
|
160
|
4-18
|
|
|
|
|
100
|
350
|
250
|
215
|
180
|
8-18
|
|
|
|
|
125
|
430
|
318
|
245
|
210
|
8-18
|
|
|
|
|
150
|
500
|
350
|
280
|
240
|
8-23
|
1000
|
265
|
|
|
200
|
0.4
|
0.4
|
650
|
446
|
335
|
295
|
8-23
|
1174
|
330
|
|
|
250
|
800
|
516
|
*395
|
350
|
12-23
|
|
|
|
|
300
|
950
|
562
|
*445
|
400
|
12-23
|
|
|
|
|
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）
|
|
|
